自鎖液化烴裝卸專用接頭
產品類別: 自鎖式液化烴裝卸專用接頭
產品描述
● 背景
2017年6月5日山東省金譽石化液化氣罐車在卸車作業過程中發生液化氣泄漏，引起重大爆炸著火事故，主要原因為快速接頭連接不可靠。
● 現狀
目前，石化行業普遍使用的常規液化烴快速接頭是一種利用銅合金鑄造后再加工組裝的產品，常規型號為KJB/YJB型，內部為中通結構，利用O型圈與槽車陽接頭側面進行密封，兩側是帶有凸輪結構的鎖緊扳把，一方面此類接頭常會存在鑄造缺陷，在使用過程容易出現開裂現象，另一方面由于常規快速接頭不具備干式分離（自封）功能，所以當與槽車脫離時，鶴管垂管球閥至車端球閥這一段會產生大量殘液。如上圖所示。
● 法律法規要求
應急管理部發布行業標準《化工企業液化烴儲罐區安全管理規范》AQ 3059-2023要求應用產品；河北省應急廳發文推薦產品（ 冀應急危化[2023]104號 ）。
●優勢特點
1.特制的6爪鎖緊與自鎖式閥門換向機構，具備可靠的鎖定功能與防止誤操作閥門等意外脫落情況發生。。
2.解鎖時助力式關閉閥門，一步操作自動關閥，效率高，并具備脫落自封閉功能。
3.與現有槽車陽接頭完全匹配，彈簧鎖機構自動鎖緊槽車陽接頭無需改造槽車，接車快捷方便。
4.具備回收殘液功能，現場殘液減排達95%以上。
5.流通結構接近全通徑，流量和壓力損失極小。
6.快速接頭和閥門一體化設計，可代替閥門使用。
7.模塊化設計，易損件更換容易，現場維護方便。
8.對接部位采用防爆合金材質，獲得國家防爆產品質量檢驗檢測中心頒布的防爆合格證。

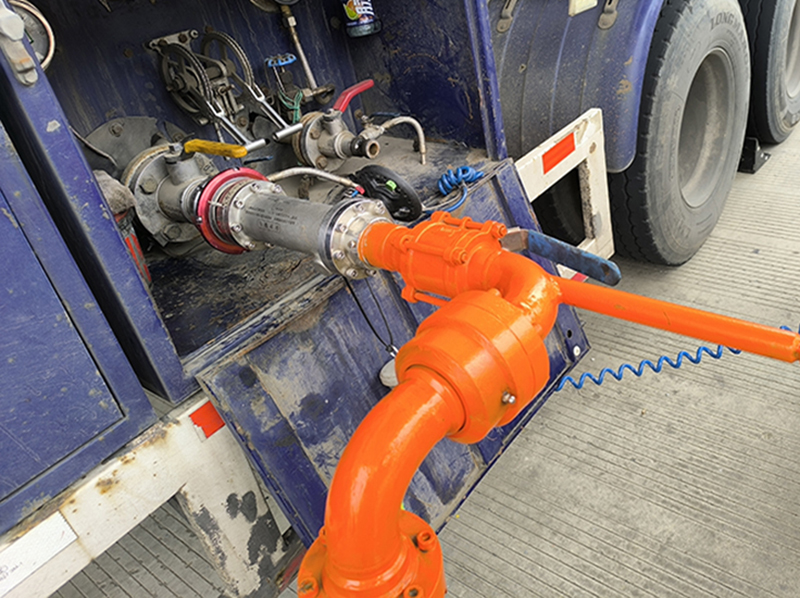

●自鎖式液化烴裝卸專用接頭高級版
在標準配置的基礎上增加了鎖緊狀態檢測和語音提示功能，鎖緊信號可以輸出用于連鎖現場工藝管道上的泵和閥門。當接頭未可靠鎖緊時，控制箱發出語音提示，指示燈進行預警，并發送停止裝卸車信號至裝卸車控制系統。只有當鎖緊狀態正常時，方可進行裝卸車作業。檢測系統整體采用本安型電氣回路，控制箱防爆等級為EXd IICT6 ，防護等級IP65，完全滿足現場防爆要求。
產品參數
● 規格型號：KJ-25M-00、 KJ-50M-00 公稱直徑： DN25（1”）、 DN50 （2”）
● 公稱壓力：PN40（標配4.0MPa、40bar） 設計溫度：-25℃至+120℃
● 過流主體材質：S30408
● 密封：O型圈（丁腈橡膠、氟橡膠、三元乙丙橡膠等）
● 主密封（增強型PTFE+不銹鋼卡）
● 末端連接：螺紋（G、R、BSP、NPT）、法蘭（定制可選）
